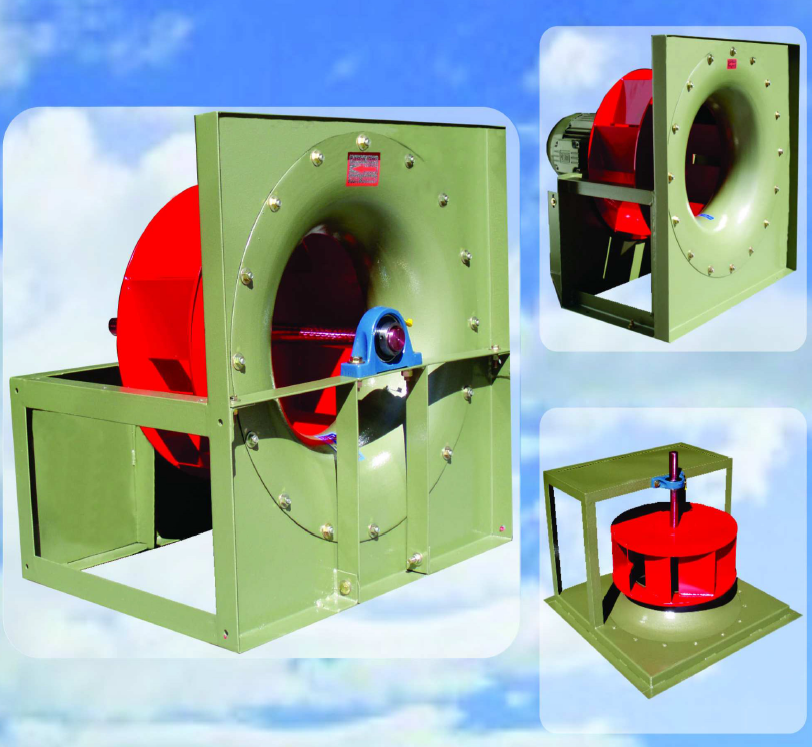

La línea UFP de los Aero Ventiladores Centrifugos marca ATC tipo Pleno con turbinas de alabes curvos atrasados, ha sido especialmente desarrollada para aplicaciones comerciales e industriales en donde es necesaio operar un ventilador sin carcaza ó envolvente dentro de un pleno presurizado; se compone de 9 modelos con diametros de turbinas desde 10 1/4″ hasta 24 5/8″ en distintas clases, rotaciones, arreglos de construccion y posiciones de montaje; ofreciendo la opción mas económica, versatil y compacta en las aplicaciones de unidades manejadoras de aire y cámaras de refrigeración.
Características principales
- El conjunto marco-embocadura, cono de succión y estructura general fabricado en acero al carbón de diferentes calibres según tipo de clase del ventilador (I-II).
- Turbina centrifuga de alta eficiencia y operación silenciosa con las alabes curvos atrasados estática y dinámicamente balanceada, fabricada en acero al carbón acero inoxidable ó aluminio según aplicaciones.
- El proceso de prepintado con tratamientos químicos y posteriormente la aplicación electrostática de pintura poliéster en polvo horneada altamente resistente a la corrosión e intemperie en todos los componentes de los ventiladores marca ATC tipo pleno estandar.
- Disponible en 2 posiciones de montaje (Horizontal, Vertical) con 3 arreglos diferentes de fabricación (Arreglos 1,3,4) y dos distintas rotaciones de la turbina (CW-CCW).
- Chumaceras o Rodamientos de alta eficiencia y mínimo mantenimiento, diseñados para aplicaciones de uso continup adquiridos de los fabricantes mundiales reconocidos.
- Flechas o ejes impulsores seleccionados en diferentes diámetros y longitudes según tamaño y clase del ventilador, fabricados en aceros AISI C-1045, perfectamente pulidos y rectificados en toda su longitud y protegidos con un recubrimiento anticorrosivo.
- Base ajustable del motor fabricada en acero al carbón y diseñada para ajuste, alineación y tensión de las bandas con una precisión y rapidez.
- Accionado por acoplamiento directo (Arreglo 4) y transmisión de poleas-banda (Arreglo 1,3) a los motores électricos de alta eficiencia, permitiendo lograr las distintas relaciones de caudal-presíón en un ventilador compacto tipo pleno.
- Ver el catalogo UF, para todas las especificaciones técnicas.
Accesorios disponibles
- Cuello de succión para la conexión de junta antivibratoria de lona ahulada y los ductos.
- Malla de protección en la succión.
- Guarda de protección para el conjunto de la turbina centrifuga-flecha-chumaceras.
- Compuerta de control de flujo de aire en la succión.
- Cubierta de protección para la trasmisión de póleas-bandas.
- Recubrimientos especiales para aplicaciones de alta resistenvia a la corrosión o temperatura.
- Base unitaria para el conjunto de ventilador, motor y transmisión.
- Variador de frecuencia para control del velocidad de motor.
- Tacones antivibratorios.
Dimensiones
