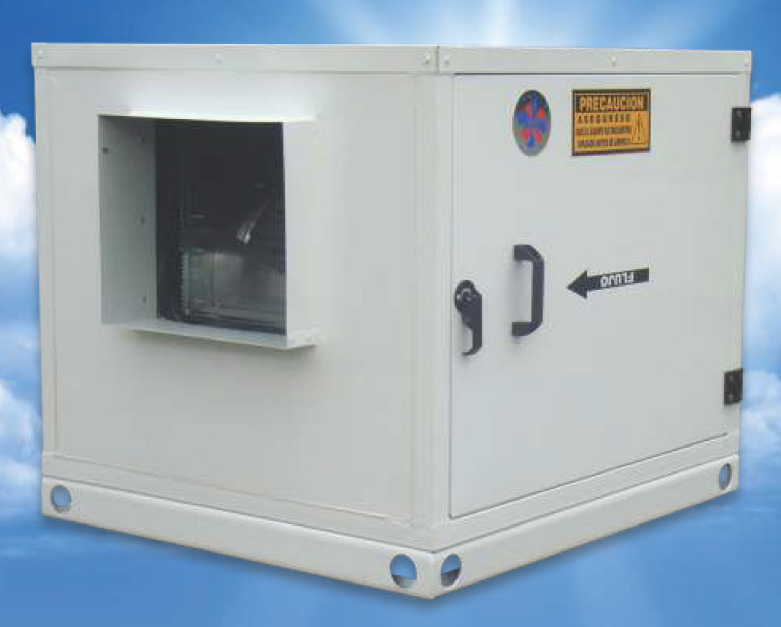

Las unidades de ventilación CAB tipo gabinete con turbinas de doble aspiración y álabes curvos adelantados y transmisión de poleas y bandas, han sido especialmente diseñadas para sistemas de inyección y extracción de aire limpio en aplicaciones comerciales e industriales. La línea CAB está disponible en 11 modelos diferentes con descarga horizontal y vertical con opción de una o dos etapas de filtración ( filtros metálicos lavables y/o filtros de panel plisado) manejando grandes caudales de aire a medianas presiones estáticas con un mínimo nivel sonoro y bajo consumo de energía.
Características principales
- El gabinete de la unidad de ventilación está fabricada en lámina galvanizada o pintro en diferentes calibres según tamaño, cuenta con perfiles estructurales, puertas de inspección con bisagras, jaladeras, cierras y levas de presión, una base rígida para montaje e izaje y cuellos rígidos en descarga y succión para facilitar el acoplamiento al sistema de ductos.
- Equipadas al interior del gabinete con ventilador centrífugo ATC de doble oido de aspiración modelo DI con turbina centrífuga de alta eficiencia de álabes curvos adelantados fabricada en lámina galvanizada o acero al carbón con aplicación electrostática de pintura poliéster en polvo horneada altamente resistente a la corrosión e intemperie. Ÿ Disponibles en 2 posiciones de descarga: horizontal-vertical, 2 istintas rotaciones de la turbina: CW-CCW, 3 posiciones de montaje de motor: sobre una base con rieles en piso, sobre un bastidor común con perfiles estructurales y sobre envolvente del ventilador ( diseño compacto ).
- Chumaceras o rodamientos de alta eficiencia y mínimo mantenimiento, diseñados para aplicaciones industriales adquiridos de fabricantes mundialmente reconocidos.
- Flechas o ejes impulsores seleccionados en diferentes diámetros y longitudes según tamaño del ventilador, fabricados en acero AISI C-1045, perfectamente pulidos y rectificados en toda su longitud y protegidos con un recubrimiento anticorrosivo.
- Base ajustable de motor fabricada en acero al carbón o lámina galvanizada y diseñada para ajuste, alineación y tensión de las bandas con una precisión y rapidez.
- Los ventiladores centrífugos marca ATC modelo DI cuentan con junta antivibratoria de lona ahulada para su conexión al gabinete y soporte bastidor para montaje e izaje con barreno para el acoplamiento de tacones o resortes antivibratorios como accesorios de control de ruido y vibración.
- Accionado por transmisión de poleas y bandas a los motores eléctricos de alta eficiencia diseñados bajo especificaciones NEMA, premitiendo las distintas relaciones de caudal y presión.
Aplicaciones
- Unidades manejadoras de aire acondicionado, calefacción, enfriadores evaporativos, unidades de ventilación con filtros para la industria farmacéutica, alimenticia, centros comerciales, plantas industriales, etc.

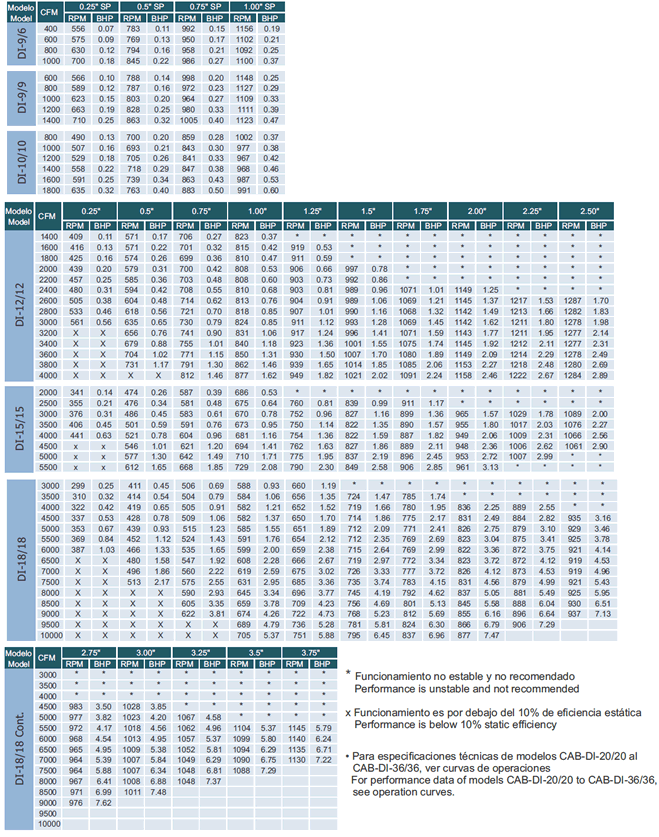

Especificaciones técnicas

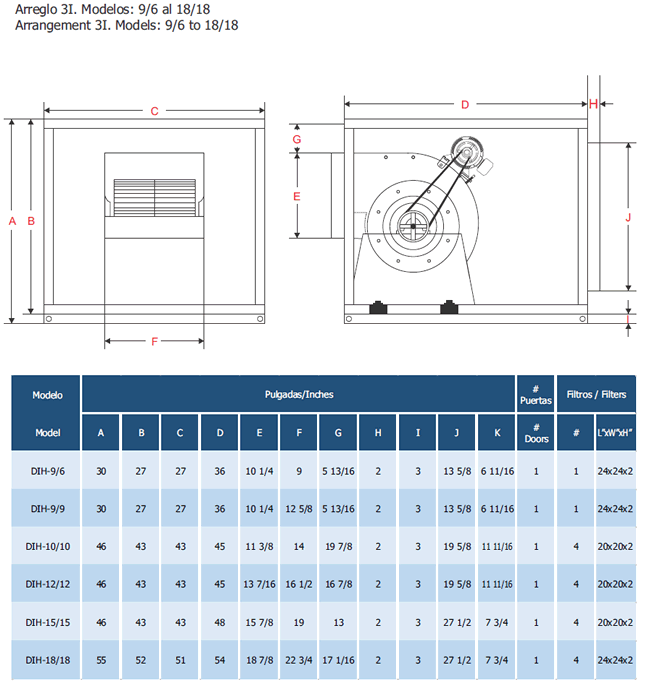

Dimensiones generales
